配电网基础知识
1、电力系统电压等级分类
国标GB156-80《额定电压》规定的电压等级:3、6、10、35、110、220、330、500、750kV等。
2、以上电压等级主要分为四大类:
特高压:1000kV及以上。百万伏级交流和正负800千伏直流。
超高压:330、500、750kV。
中压:3~35kV。
低压:0.4kV及以下
3、、在电力网中重要起分配电能作用的网络就称为配电网。(在“SG186”工程PMS中配网专指10kV及以下的配电网。)
4、配电网按电压等级来分类:
可分为高压配电网(35)
按供电区的功能来分类,可分为:
城市配电网
农村配电网
工厂配电网等
5、配电系统在电力网络图中的位置(图1)
6、配电网特点
配电系统由降压变电所(高压配电室)、配电线路、低压配电线路及用电设备组成。配电网的主要工作任务在于将通过输电线路输送的电能通过降压或不改变电压的方式输送给用户,因此具有如下几点重要的特点:
配网网络结构比较复杂
配网设备数量巨大
配网设备异动较为频繁
配电管理包含电力线路的管理和变电设备的管理
配网调度业务繁忙
7、一次变压的供配电系统
(1)只有一个变电所的一次变压系统(如图所示)将6~10kV电压降为380/220V电压的变电所。注:这种变电所通常称为用户配电室。图a)装有一台电力变压器的车间变电所图b)装有两台电力变压器的车间变电所(图2)
(2)拥有高压配电所的一次变压供配电系统(如图所示)
6~10kV电源进线——高压配电所——各个车间变电所(6~10kV降至380/220V)(图3)
(3)高压深入负荷中心的一次变压供配电系统(如图所示)
35kV电源进线——车间变电所(35kV降至380/220V)(图4)
特点:节省一级变压,简化了供配电系统,节约有色金属,降低电能损耗和电压损耗,提高了供电质量,而且有利于工厂电力负荷的发展
8、二次变压的供配电系统(如图所示)
大型工厂和某些电力负荷较大的中型工厂,一般采用具有总降压变电所的二次变压供电系统。(图5)

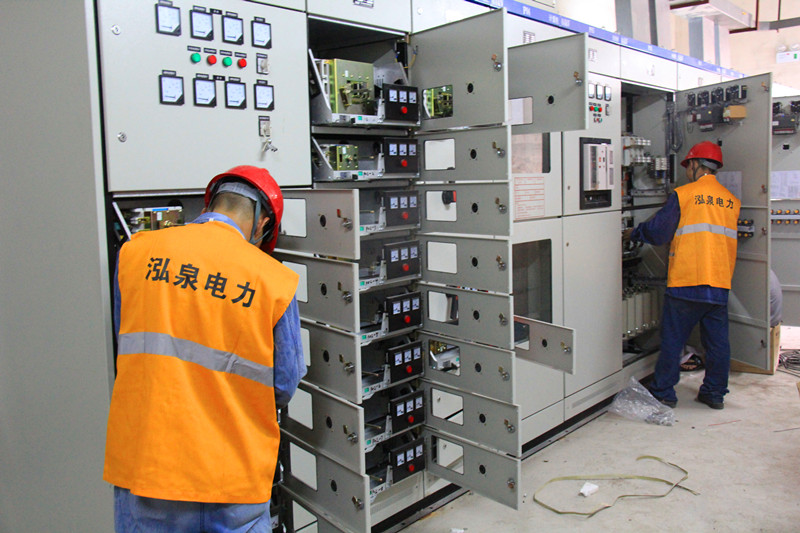

9、低压供配电系统(如图所示)
无高压用电设备且用电设备总容量较小的小型工厂,直接采用380/220V低压电源进线,只需设置一个低压配电室,将电能直接分配给各车间低压用电设备使用。(图6)
10、配电网供电基本要求
安全:在电能的供应、分配和使用中,不应发生人身事故和设备事故。
可靠:应满足电能用户对供电可靠性即供电连续性的要求。
优质:应满足电能用户对电压和频率等方面的质量要求。
经济:应使供配电系统的投资少、运行费用低,并尽可能地节约电能和减少有色金属的消耗量。
