变压器的工作原理

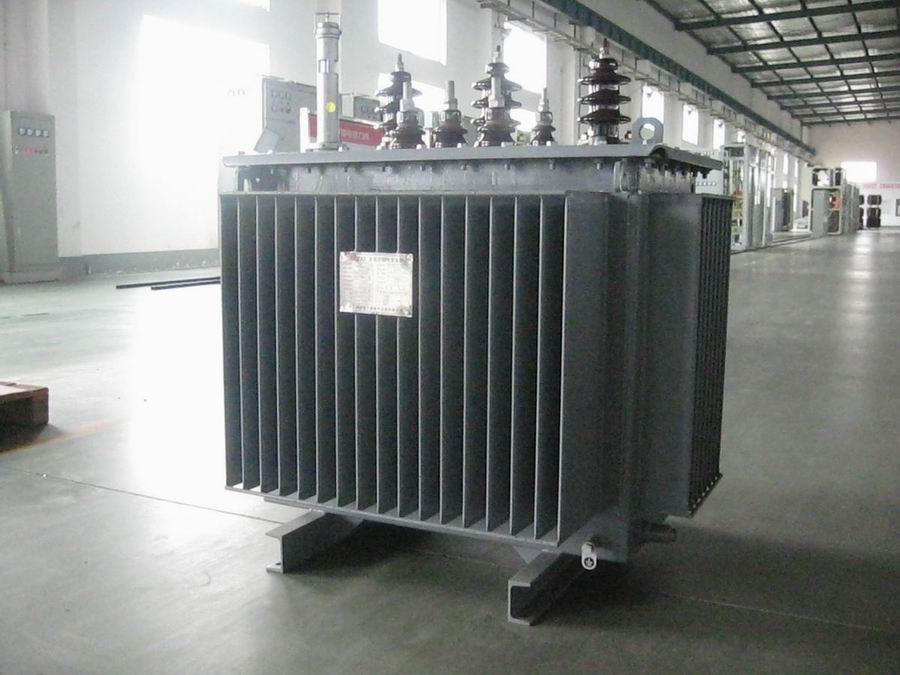

变压器是变电站的主要设备,分为双绕组变压器、三绕组变压器和自耦变压器(即高、低压每相共用一个绕组,从高压绕组中间抽出一个头作为低压绕组的出线的变压器。电压高低与绕组匝数成正比,电流则与绕组匝数成反比。
变压器按其作用可分为升压变压器和降压变压器。前者用于电力系统送端变电站,后者用于受端变电站。变压器的电压需与电力系统的电压相适应。为了在不同负荷情况下保持合格的电压有时需要切换变压器的分接头。
按分接头切换方式变压器有带负荷有载调压变压器和无负荷无载调压变压器。有载调压变压器主要用于受端变电站。
电压互感器和电流互感器。它们的工作原理和变压器相似,它们把高电压设备和母线的运行电压、大电流即设备和母线的负荷或短路电流按规定比例变成测量仪表、继电保护及控制设备的低电压和小电流。在额定运行情况下电压互感器二次电压为L00V,电流互感器二次电流为5A或1A。电流互感器的二次绕组经常与负荷相连近于短路,请注意:绝不能让其开路,否则将因高电压而危及设备和人身安全或使电流互感器烧毁。
开关设备。它包括断路器、隔离开关、负荷开关、高压熔断器等
变压器是变电站的主要设备,分为双绕组变压器、三绕组变压器和自耦变压器(即高、低压每相共用一个绕组,从高压绕组中间抽出一个头作为低压绕组的出线的变压器。电压高低与绕组匝数成正比,电流则与绕组匝数成反比。
变压器按其作用可分为升压变压器和降压变压器。前者用于电力系统送端变电站,后者用于受端变电站。变压器的电压需与电力系统的电压相适应。为了在不同负荷情况下保持合格的电压有时需要切换变压器的分接头。
隔离开关(刀闸)的主要作用是在设备或线路检修时隔离电压,以保证安全。它不能断开负荷电流和短路电流,应与断路器配合使用。在停电时应先拉断路器后拉隔离开关,送电时应先合隔离开关后合断路器。如果误操作将引起设备损坏和人身伤亡。
负荷开关能在正常运行时断开负荷电流,没有断开故障电流的能力,一般与高压熔断丝配合用于10KV及以上电压且不经常操作的变压器或出线上。
为了减少变电站的占地面积,六氟化硫全封闭组合电器(GIS)得到广泛应用。它把断路器、隔离开关、母线、接地开关、互感器、出线套管或电缆终端头等分别装在各自密封间中,后集中组成一个整体外壳,并充以六氟化硫气体作为绝缘介质。这种组合电器具有结构紧凑体积小重量轻不受大气条件影响,检修间隔长,无触电事故和电噪声干扰等优点,具有发展前765KV已在变电站投入运行。它的缺点是价格较贵,制造和检修工艺要求高。
